工作壓力可達20,000 psi.

美國專利號 7,204,525

安全鐵 與 傳統錘擊由壬鏈接對比

· 更高的安全性

· 減少人工裝配/拆卸時間

· 降低人員受傷幾率

· 降低勞動力強度、檢修成本低

· 快速拆裝

· 密封性能更可靠

安全鐵產品范圍

· 旋轉接頭

· 單向閥

· 減壓閥

·整體式鏈接件(T型三通，Y型三通，直角接頭，四通和短節)

· 直管

· 泵排出管匯

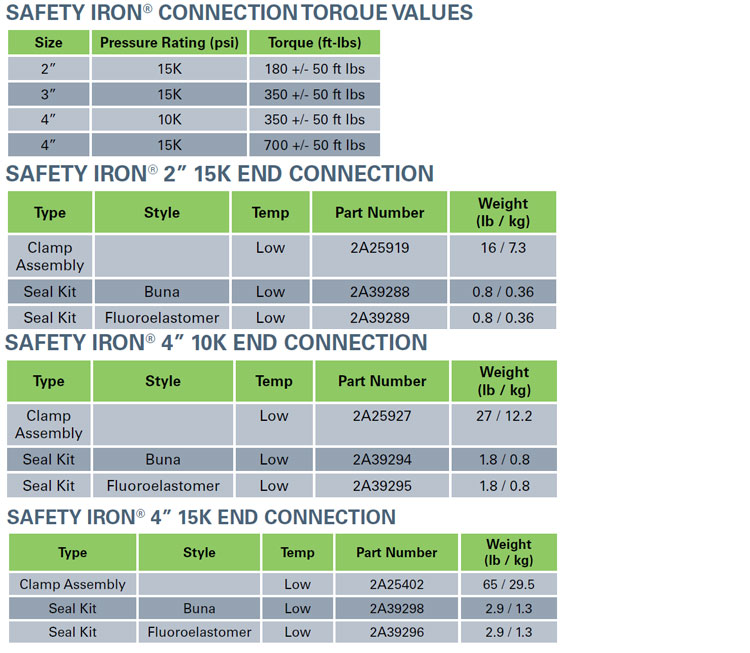

WEIR SPM 的 2" 15K，2" 20K，2" 20K，4" 10K 和4" 15K PSI 壓力的安全鐵套裝，包括下列部件：

1.(2件)氣動扳手，3/8" 氣源接頭，接3/4" 扭力桿

2.(2件)3/4" 扭力桿

3.(2件)3/4" 六角套筒

4.(1件)軟管總成 - 50" 長 x 3/4" 軟管，配方松/快裝接頭

5.(1件)軟管總成 - 50" 長 x 1/2" 軟管，配方松/快裝接頭 接頭和3/8" 氣源接頭

6.(1件)Y型 - 3/4" 接頭

7.(7件)接頭密封件

8.(8件)接頭定位銷

●產品描述

美國進口SPM安全鐵

WEIR SPM安全鐵是經 WEIR SPM研發的用于替代傳統翼型由壬組合鏈接的卡箍式鏈接管線系統。安全鐵由密封環(采用軟密封和金屬對金屬密封)、帶有螺栓的上卡箍和帶有螺紋孔的下卡箍組成。金屬密封環和橡膠密封件能自動對正到錐形法蘭端部。卡箍夾緊力使橡膠密封于錐形金屬面接觸，擠壓橡膠密封端部實現可靠的密封。與傳統錘擊由壬鏈接相比，該產品的鏈接性能更出色，并且不再使用大錘這樣的工具，工作環境更加安全。

●鏈接方式

安全鐵鏈接方式

與傳統錘擊由壬相比，安全鐵鏈接方式的接觸面積更大，鏈接更穩定。由于增大了凸緣半徑，提高了強度及振動阻力，使安全鐵法蘭更加加固。

傳統錘擊由壬鏈接方式

錘擊由壬鏈接方式局限在僅有一個接觸密封面，大大降低了鏈接的整體性。由于螺紋溝槽呈鋸齒狀，錘擊由壬在關鍵部位壁厚較薄、部分區域應力集中更高，當有振動或傾向載荷時，更容易損壞。

●防火安全鐵

防火安全鐵介紹

WEIR SPM 在安全鐵產品系列中新添加了防火安全鐵。該設計旨在降低海洋平臺上傳統管線組裝過程中產生的危險，同時也符合API 6FB 安全工作環境的要求。

防火安全鐵采用金屬 - 金屬密封，該產品由金屬密封環、帶螺栓的上卡箍和帶螺紋孔的下卡箍組成。在系統提供可靠的有限密封前提下，管線鏈接不見少化。目前，防火安全鐵是同類海洋卡箍式鏈接管件產品中部件少的。

防火安全鐵優點

1、裝備無需使用大錘，提高了海上作業的安全性。

2、該設計用于替代其他現有的卡箍式鏈接方式，性能更可靠，便于組裝。

3、密封性能好，當發生火災時也能保持完整性。

4、可在永久性或半永久性安裝中使用。

5、金屬 - 金屬密封符合 API 6FB 標準。

6、尺寸規格從 2寸 到 4寸，顆粒可達 10,000 psi。

●廠家資料

●品牌介紹

因國際原材料波動，SPM安全鐵暫停報價，深感抱歉，后續變動另行通知！
